GPS軌跡圖製圖程序參考

蕭郎 kennyhpk@yahoo.com.tw, 2005/3/30

適用機種：Garmin eTrex LegendT/VistaT GPS
使用軟體：GPS TrackMaker + Garmin WTR + PhotoImpact + 康訊圖誌25000

---

1. 登山過程中，GPS全程開機以記錄航跡，並在重要位置記錄航點。

   • 原路退回的路段可暫時把航跡記錄功能關掉(設定頁)，以免因為收訊誤差而變成兩條路徑。
   • 在地圖頁中，要設定目前位置為航點時，可直接按住搖桿幾秒鐘，直到定義新航點的畫面出現。


2. 用GPS TrackMaker軟體(請至www.gpstm.com下載11.8版)，將航點航跡傳入電腦。中文出現亂碼，沒關係。存檔成○山.gtm。
   (按Product ID，讓程式自行確認GPS型號；然後按All傳所有資料)


   如果是第一次使用GPS TrackMaker，請先設定：




3. 用Garmin WTR軟體(請至www.garmin.com.tw下載，Garmin GPS專用)，將航點航跡再度傳入電腦。存檔成○山.evo。



4. 用本人寫的中文航點名稱校正程式，選定○山.gtm與○山.evo，然後校正，校正成功(已校正航點數目與名稱皆正確)再存檔。



5. 用GPS TrackMaker軟體，重新開啟已校正的○山.gtm。中文沒問題。



6. 用Zoom(放大縮小)模式，找出該行程涵蓋範圍。



7. 用本人寫的地形圖產生器程式，輸入行程涵蓋範圍，產生該地區的地形圖檔TopoGen.bmp。必須先擁有康訊圖誌25000這套電子地圖軟體！！

   (原圖1259x1259，縮小50%顯示)



8. 用PhotoImpact軟體(可至www.ulead.com.tw下載試用版，或用其他影像處理軟體代替)，將TopoGen.bmp的亮度加強100%，以讓將要加上的說明與軌跡比較明顯。

   (原圖1259x1259，縮小50%顯示)

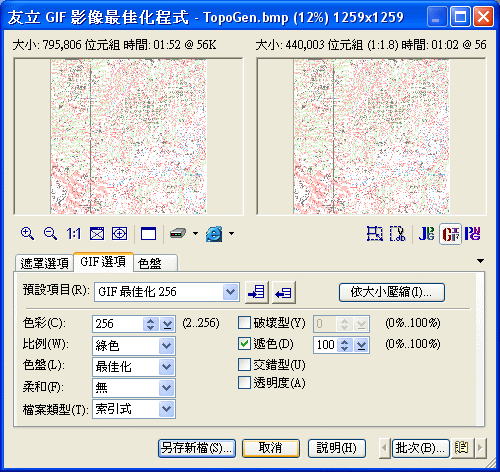

9. 用影像最佳化功能，將亮度加強的圖存成○山.gif，以節省檔案空間。



10. 用GPS TrackMaker軟體之Insert Map Image功能(或按F7)，將○山.gif加入成底圖。位置偏移，沒關係。

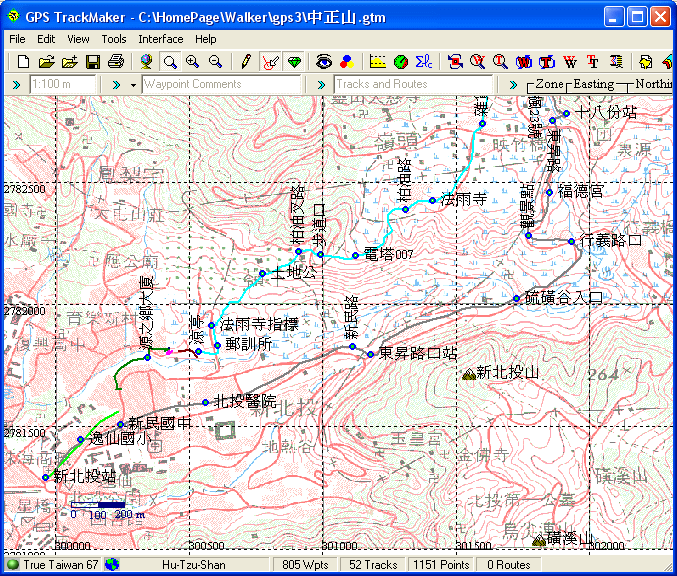

11. 用Map Image Properties功能，輸入左上右下兩點的座標，然後按Recalibrate Image，即完成底圖位置校正。




12. 用PhotoImpact軟體，啟動它的擷取功能。



13. 回到GPS TrackMaker軟體，將畫面放大縮小移位，或將航點名稱旋轉，以呈現出最佳的視覺效果。



14. 按F11(請參考PhotoImpact擷取設定)以擷取畫面至PhotoImpact。



15. 用PhotoImpact軟體之任何影像處理工具，加上箭頭與說明。



16. 用影像最佳化功能，將最後結果存檔成map.gif，即完成軌跡圖製作。


17. 如果路線太長，為了呈現較佳視覺效果，可分段進行，最後存成多張軌跡圖檔。


18. 如果路線只是略長而已，為了呈現較佳視覺效果，可分段進行擷取，並使用PhotoImpact軟體之縫圖功能，最後存成單一軌跡圖檔。




---

以上所言，只是個人經驗，不一定是最好的選擇，請自行斟酌參考。--蕭郎

---
